【在庫処分】3個 5V 1チャンネルリレーモジュール 高低レベル トリガー 「国内配送」
¥1,090

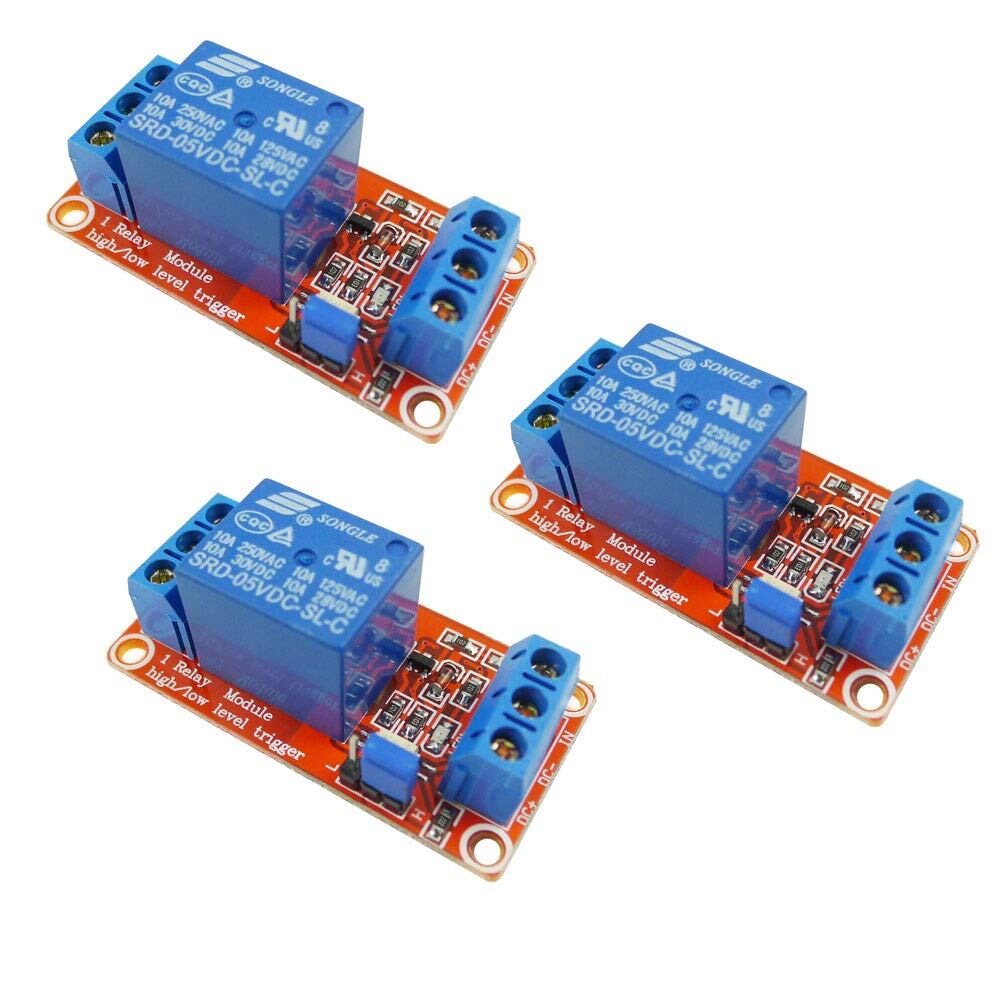

3個 5V 1チャンネルリレーモジュール 高低レベル トリガー 「国内配送」
NOピン最大荷重:AC250V/10A DC30V/10A
SMD OPTOCOUPLER隔離を使う トリガー電流ほんの5mA
5V 1チャンネルリレーモジュール
モジュールは高く設定されるか ジャンパーにより低く引き起こされ
パワーインジケータ(緑)とリレーステータスインジケータ(赤)
特徴:
動作電圧:5V
トリガー電流:5mA
制御信号:TTL
最大負荷:AC 250V / 10A、DC 30V / 10A
最大電圧:250VAC、30V
トリガー電圧:0-1.5V(Low), 3-5V(High)

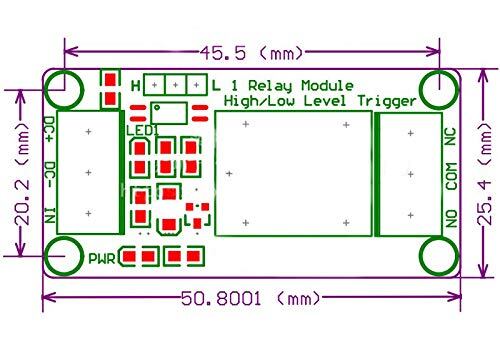

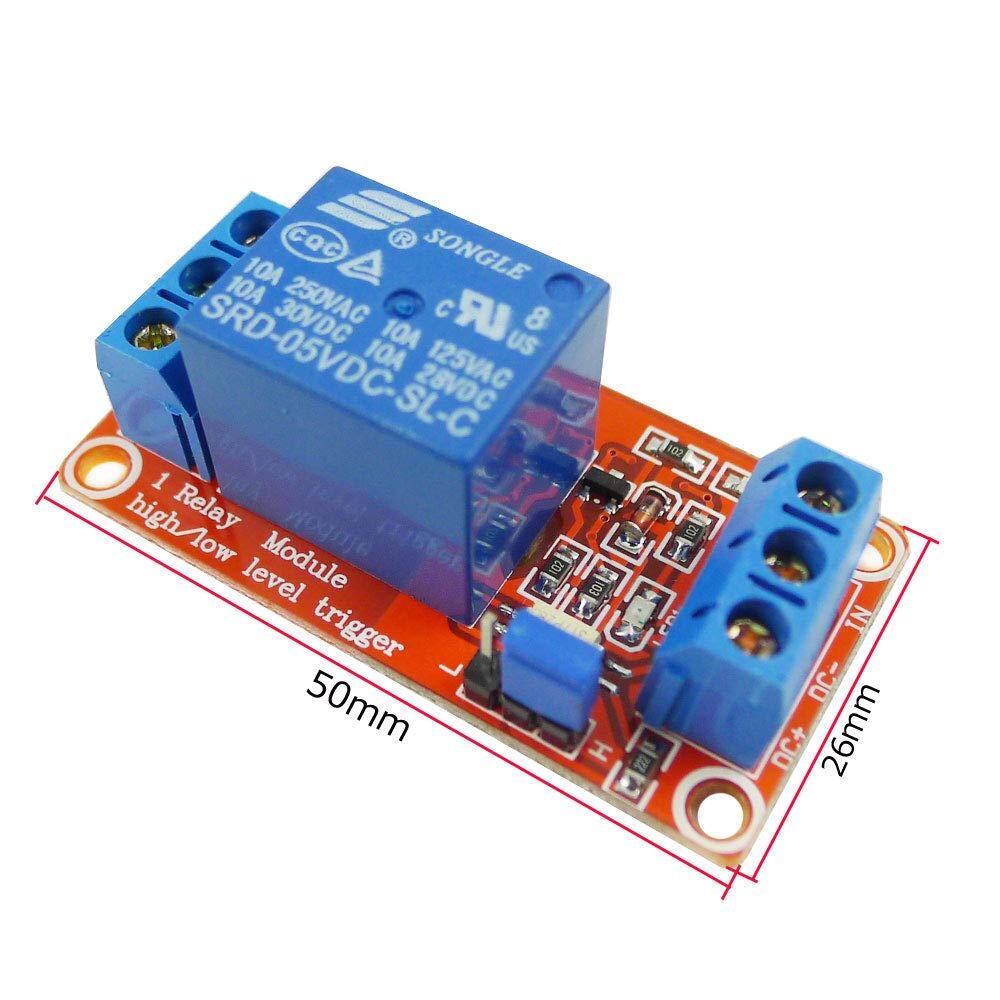

モジュールのサイズ:50mm* 26mm* 18.5mm
取り付けボルト穴:直径3.1mm
LEDインジケータライト:
電源インジケータ:緑
リレー状態のインジケータ:赤

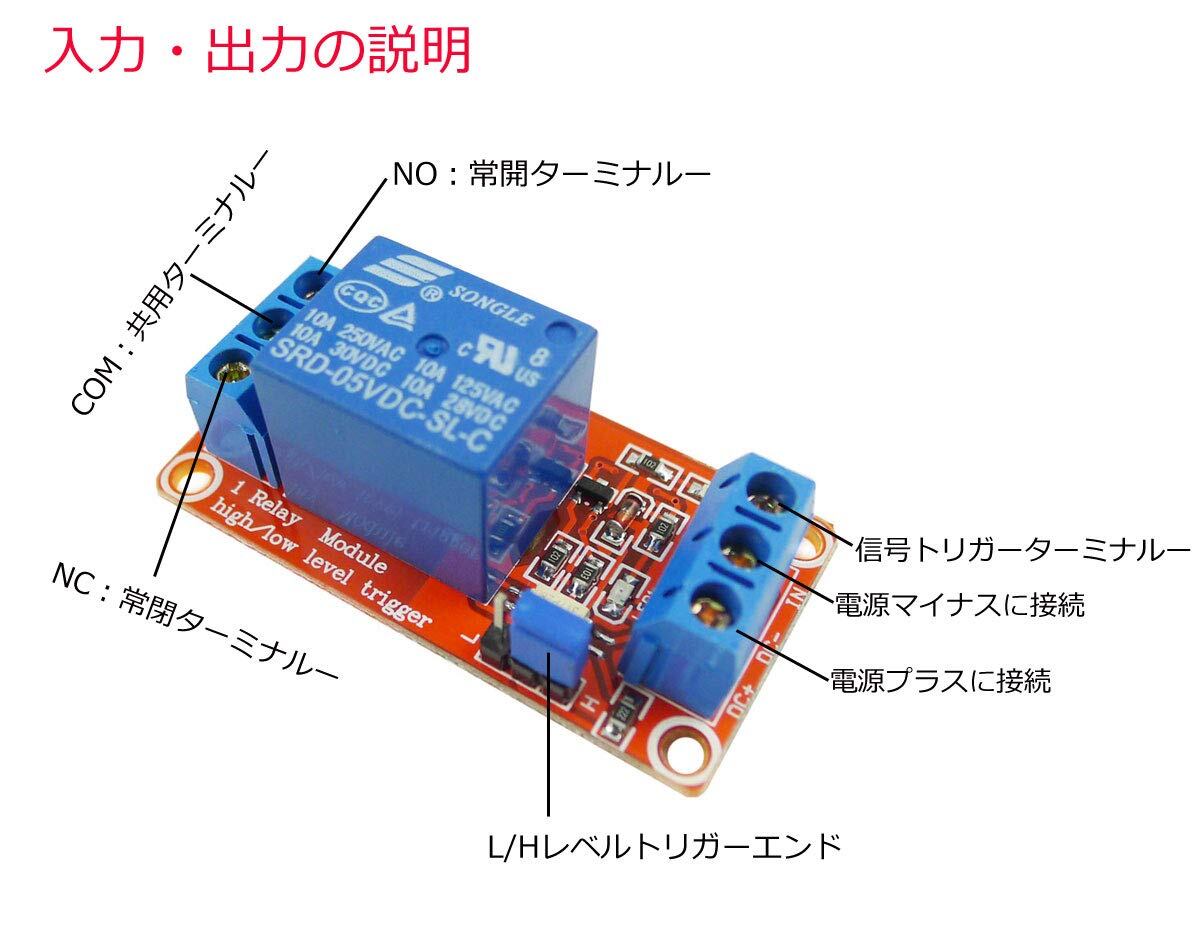

モジュール接続:
DC +:電源プラス(VCC)
DC-:電源マイナス(GND)
IN:高レベルにするか、低レベルにするかを切り替えてリレーを制御する

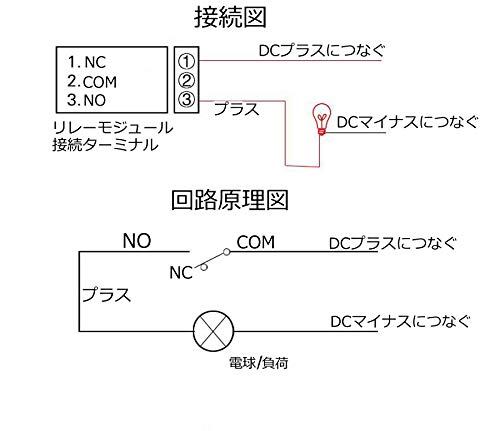

リレー出力:
NO:常開
COM:共通インターフェース
NC:常閉
リレーをONさせる時の、リレーコントロール入力信号(IN)の極性を選ぶ事が出来ます。 ジャンパーを”H”側にすると入力信号(IN)に5Vが入力されるとリレーがONになり、ジャンパーを”L”側にすると入力信号(IN)に0V(GNDレベル)が入力されるとリレーがONになるように 変更することが出来ます。
