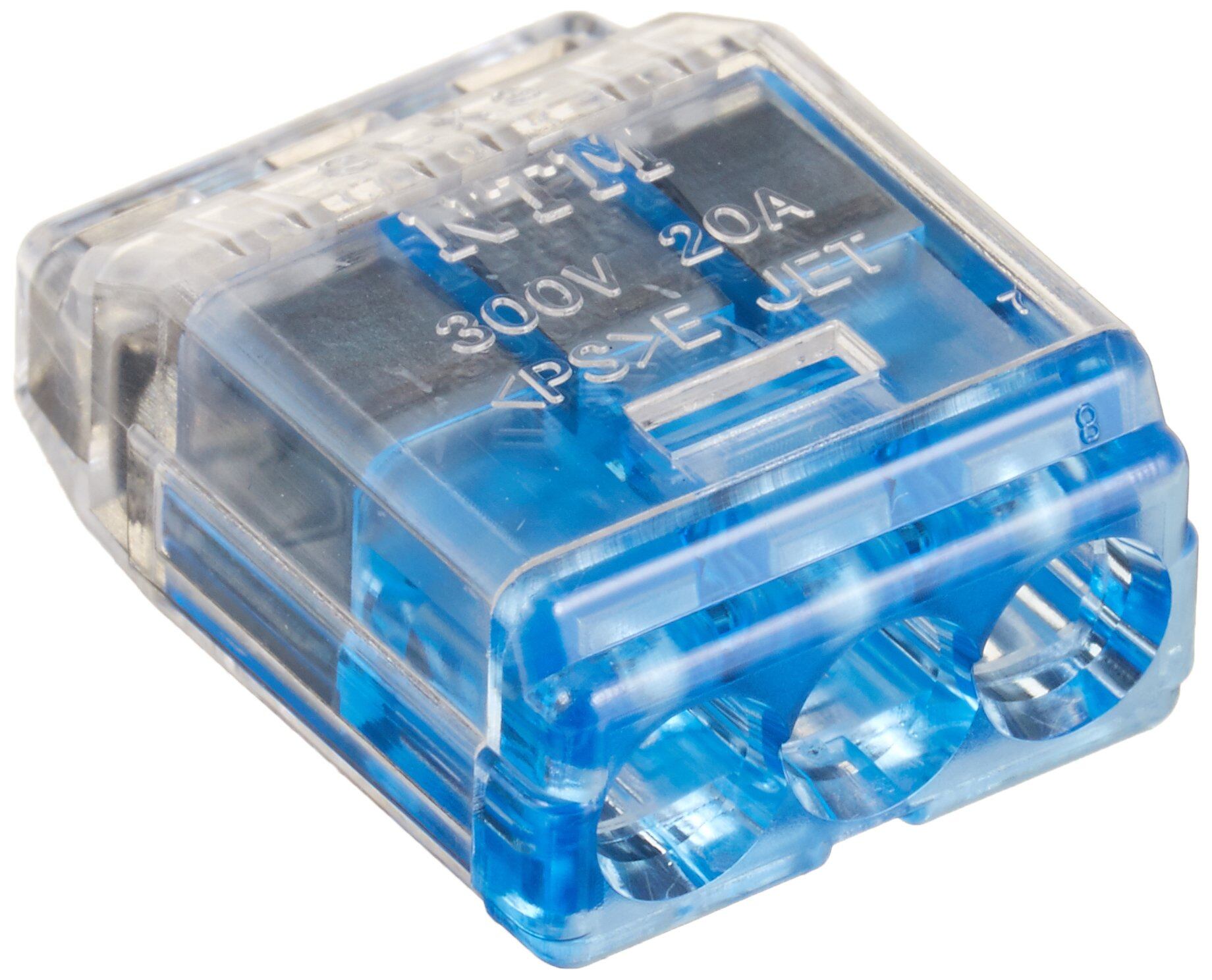

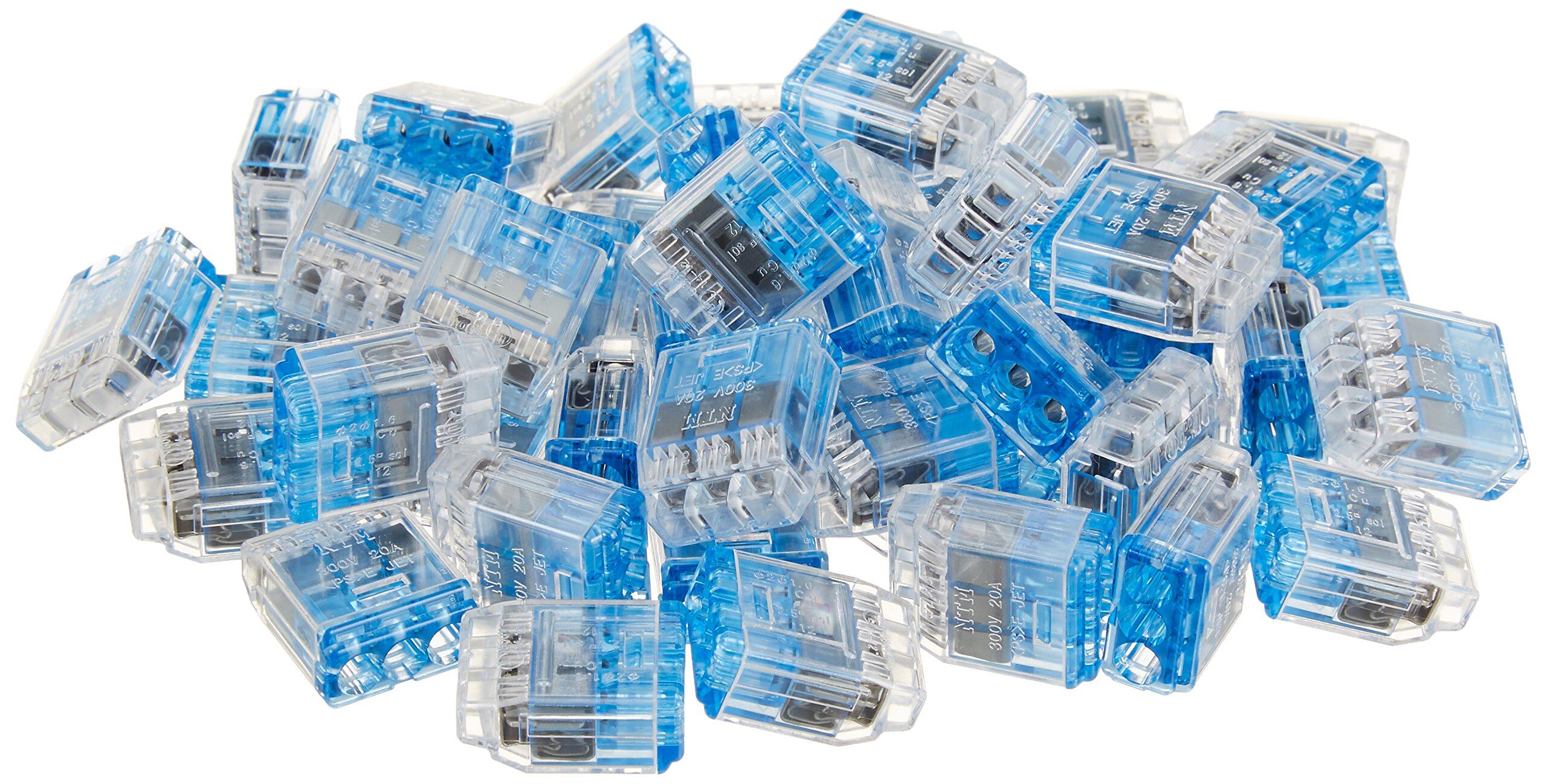

ニチフ端子工業 差込形コネクタ クイックロック 50個入 QLX3-BCL 極数:3 ブルー

極数:3
色:青透明
適用電線(銅線)単線(mm):φ1.6~2.0
電線抱合範囲単線(mm):φ1.6~2.0
差込線数(本):3
size:6.8centimeters*8.5centimeters*6.8centimeters
【特長】
独自の2点接触スプリング構造です。
透明カバーで結線が目視で確認できます。
JIS C2815（屋内配線用差込形電線コネクタ）適合品です。（認定検査機関:〈PS〉E JET）【用途】
むいた線同士の結線に。【仕様】
極数：3
色：青透明
適用電線(銅線)単線(mm)：φ1.6〜2.0
電線抱合範囲単線(mm)：φ1.6〜2.0
差込線数(本)：3
定格電流：20A
電線抱合範囲 より線(［［ＭＭ２］］)：撚り線非対応
長さ(mm)：20.5
適合電線(より線)(m［［Ｍ２］］)：撚り線非対応
適合電線(単線)(mm)：φ1.6〜2.0
幅(mm)：16.2
高さ(mm)：9.1
電線数(本)：3
定格電流：20A
定格電圧：300V
最大使用温度：80℃
適合電線（銅/単線）：φ1.6mm、φ2.0mm【材質／仕上】
スプリング:ステンレス（SUS303）
導電板:無酸素銅（C1022）/すずメッキ
ハウジング:ポリカーボネート（PC）【セット内容】【注意】
電線の被覆をストリップゲージに合わせてストリップして下さい。
曲がった電線はまっすぐになおしてご使用下さい。
電線をまっすぐ奥まで差込み、目視確認してください。
差込不足は発熱の原因になります。
ボックスに納める際はコネクタいの電線挿入口近くで折り曲げないでください。
